♦ 介绍 在上一讲中讲述了如何利用高级api制作简单的应用程序。在这讲中，我们将讲述如何利用低级api进行图解应用程序的开发。 ♦ 低级api 在上一讲中所叙述的高级api具有很高的移植性，由于不能仅限于使用被定义的部分，因此，制作成具有很大的制约限制的ui是相当困难的。但是，在本讲中将要学习的低级api，由于不同机种的显示屏的尺寸和按键的数量也不一样，所以即使移植性降低，也能完全按照自己的意图制作ui，还可以直接访问输入装置。 canvas类和graphics类实现了低级api。canvas类是displayable类的子类、用于图形和事件操作。一个canvas组件表示一个可绘画的屏幕区域，一个grafics类为描绘canvas组件提供图片，文本和形状。 ♦ 3-1 canvas类 canvas类是displayable的子类，提供描绘和处理低级事件的方法。另外，canvas类是抽象类，因此必须在应用中创建继承canvas类的单独的类。 canvas类中有一个名为paint(graphics g)的抽象方法。用paint方法中去实现需要的图片，文本以及图形。所以我们要跳过这个方式来讲解。 code example 1 运用canvas类，在paint(graphics)方法中，可以进行图片和文本的制作。 class mycanvas extends canvas{
void paint(graphics g){
.
.
.
}
}
|
♦ 3-1-1 获取手机终端的画面尺寸 与pc画面相比，手机终端的画面尺寸较小，有必要在其中创建用户接口，所以设置是非常重要的。为此，使用canvas描绘画像、text、图形时有必要知道画面的具体尺寸。根据手机终端不同，能够在画面上描绘的范围大小也各不相同，在canvas类中有获取画面尺寸的方法： • int getwidth() • int getwidth() 不用预先知道具体硬件画面的尺寸，使用getwidth(),getheight()灵活地获取，具有较高重用性。 ♦ 3-2 graphics类 graphics类具有2d的绘画功能、与j2se的java.awt.graphics非常的相似。定义了描绘text、画像、图形等等各种各样的方法。 ♦ 3-2-1 图形的描绘♦ 3-2-1-1 线的描绘（x1,y1）是线的起点；(x2,y2)是线的终点。 能够用void drawline(int x1,int y1,int x2, int y2); 描绘线。 ♦ 3-2-1-2 四边形的描绘使用以下的方式进行四边形的描绘。此时的(x,y)被指定为想要描绘的四边形左上方顶点的坐标。 • void drawrect(int x,int y,int width,int height) • void drawrect(int x,int y,int width,int height) 用drawrect方法描绘四边形。用fillrect描绘中间全被涂抹的四边形。另外，graphics图形的描绘方式中有draw的方法和fill的方法。draw只是单指图形的描画。而fill~则是指中间被涂抹的图形的描画。 此外，利用下面的方法，能够描绘出圆角的四角形。 • void drawroundrect(int x,int y,int width,int height.int arcwidth,int archeight) • void fill roundrect(int x,int y,int width,int height.int arcwidth,int archeight) 图1所示，是方法中参数的定义和描述。图2中是示例。  | | figure 1 |
 | | figure 2 |

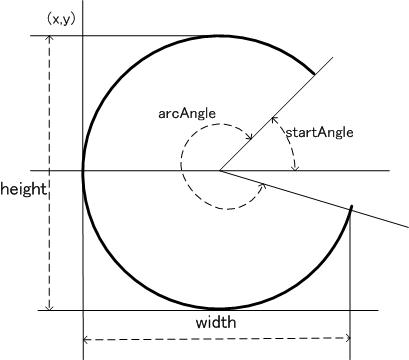

♦ 3-2-1-3 圆的描绘利用以下方式进行圆的描绘。 • void drawarc(int x,int y,int width,int height,int startangle,int arcangle) • void fillarc(int x,int y,int width,int height,int startangle,int arcangle) 此时，坐标（x,y）是高为height、宽为width的长方形左上方角的顶点坐标。若是height和width的值相等则可以描绘出圆的弧线。startangle,arcangle分别设定各自的角度（单位：°）。图3所示的是各自的变量；图4所示的是表示例。  | | figure 3 |
 | | figure 4 |
♦ 3-2-1-4 色彩的描绘 运用graphics类指定颜色给描绘的图形和文本。如果先定义好颜色，那就能按照预先的设定颜色显示。用如下方法进行颜色设定。 • void setcolor(int rgb)
• void setcolor(int red, int green , int blue)
• void setgrayscale(int value)
用16进制指定色彩的情况下，则要在rgb中指定16进制的数值。此时要显示16进制的状况就要在数头附加「0x」。用10进制指定的情况下，分别用3个不同的[0-255]的数值指定red,green,blue。使用标尺的情况下，在10进制[0-255]的范围中指定色彩的浓淡。 若要更改北景的色彩时，首先在setcolor方式中指定色彩，随后在fillrect方式中描绘填充的四边形。 //背景呈黑色
g.setcolor(0x000000);
g.fillrect(0,0,getwidth(),getheight());
|
根据以下的方法能够获取现在已经设定的色彩值。 • int getcolor()
• int getbluecomponent()
• int getgreencomponent()
• int getredcomponent()
• int getgrayscale()
getcolor方法下能够获取设定完成的rgb16进制数值。getbluecomponent,getgreencomponent,getredcomponent下的青、蓝、红的数值能够获取在10进制的[0-255]的范围内的数值。 ♦ 3-2-1-5 线型 graphics类中准备了描绘线时的2个式样：dotted和solid。draw方法下，线型的指定是有效的。fill方法中线型的设定是无效的。 利用以下方法进行设定。 • void setstrokestyle(int style)
线型的样式中有dotted（点线）和solid（实线），若要指定dotted时， graphics类的参数就是graphics.dotted，指定solid时，graphics类的参数就是graphics.solid。（图5）  | | figure 5 |
♦ 3-2-2 text的描绘使用以下方法描绘canvas上的文本 • void drawchar(char character,int x,int y,int anchor)
• void drawchar(char[] data,int offset,int length,int x,int y,int anchor)
• void drawstring(string string,int x,int y,int anchor)
• void drawsubstring(string str,int offset,int length,int x,int y,int anchor)
♦ 3-2-2-1 text字体的设定 在应用中描绘text时，并不只是默认的文字，应该也有必要描绘粗体字和下划线文字吧？midp的api中有表示字体的font类。和graphics的对象一样，可以定义一个font的对象去更改文本的字体。按照以下的方法获取font对象： • static font getfont(int face,int style,int size)
font中有face,style,size3个属性。以下图表中表示的是能够指定的值。 | 属性 | face | style | size | | 能够指定的值 | face_monospace face_proportional | style_bold style_italic | size_largesize_medium size_small | | | face_system | style_plain style_underlined | size_small |
运用逻辑操作符号“|“可以同时使用多个属性。
为使获取的font能在graphics中设定，则要使用
• void setfont(font font)
请看下面的范例。
font font=font.getfont(font.face_system,font.style_italic|font.style_bold,
font.size_large);
g.setfont(font);
|
code example 2另外，请按照如下方式获取字体的各种信息： • int charswidth(char[] ch,int offset,int length)
• int charwidth(char ch)
• int getbaselineposition()
• int getheight()
• int stringwidth(string str)
• int substringwidth(string str,int offset,int len)
♦ 3-2-2-2 定位点 像text和画像那样在canvas上配置子类时位置决定是必要的情况下，指定被称为定位点的基点，将定位点作为描绘的基准进行描绘。 在定位点中有如下的内容。 | horizontal | vertical | left hcenter right | top baseline vcenter bottom |
定义定位点时，使用使用逻辑运算符[|]，有必要分别指定横方向和纵方向。其中能够在画像描绘的定位点上指定垂直方向，但是应该注意，在text描绘的定位点上不能够指定垂直方向。 drawstring("string",x,y,width,height, graphics.left | graphics.top);
|
code example 3如上所示指定的定位点的坐标和文字关系显示状况如下图所示。  | | figure 6 |
另外，按照如下所示的方法指定定位点时就会出现图7。 drawstring("string",x,y,width,height,graphics. hcenter | graphics.bottom);
|
 | | figure 7 |
♦ 3-2-3 图像的描绘用graphics类中的方法描绘画像。 • void drawimage(image img, int x, int y, int anchor)
定位点的指定与text的描绘一样。 ♦ 3-3 事件和事件的处理 canvas类实现了低级用户接口api、主要处理用户输入的按键事件。高级api要求实现listener接口中的事件手柄。用低级api，所有的低级事件都可以传送给canvas类，因此，应用程序就必须重载一些事件处理的方法。以下是canvas类的事件处理方法。 • shownotify()
• hidenotify()
• keypressed()
• keyrepeated()
• keyreleased()
• paint()
这些方法被midp的线程按顺序调用。当一个事件处理的方法正在被执行时，其它的事件是不能被执行的。因此，这些方法中必须返回当前状态值。 ♦ 3-3-1 show事件和hide事件 在画面显示canvas之前，canvas表示的就是show事件。而且，canvas在系统画面中被消除后，hide事件就会产生。这些事件可调用以下的方法： • void shownotify()
• void hidenotify()
这些方式，防止描绘卡通时的画面闪烁的对缓冲工作时，利用off screen缓冲（表示前在里面进行描绘的缓冲）可以解决画面闪烁问题。详细情况将在动画的讲解中详细说明。 ♦ 3-3-2 按键事件 当用户按下键盘的键时，canvas接受按键事件。每一个按键都有键代码。每一个键值和相应数值的asii值相等。以下是每个按键和其编码。 | 按键 | 按键代码 | 按键代码的数值 | | 0 | key_num0 | 48 | | 1 | key_num1 | 49 | | 2 | key_num2 | 50 | | 3 | key_num3 | 51 | | 4 | key_num4 | 52 | | 5 | key_num5 | 53 | | 6 | key_num6 | 54 | | 7 | key_num7 | 55 | | 8 | key_num8 | 56 | | 9 | key_num9 | 57 | | * | key_star | 42 | | # | key_pound | 35 |
另外，要从按键代码中获取按键名应使用以下canvas的getkeyname()方法。 以下3种方式可以处理按键事件。 • void keypressed(int keycode)
• void keyreleased(int keycode)
• void keyrepeated(int keycode)
keypressed方法是按键时的处理； keyreleased方法是释放键时的处理。keyrepeated方法记述了短时间内同一键被按多次时的处理。 ♦ 3-3-2-1 游戏的响应 一些应用程序，比如游戏，可能需要方向键的事件。canva类中定义了一般游戏的响应。一个游戏响应可能关系到多个按键。以下所示的是n800的机型中游戏响应的常量和按键的对应值关系。 | 游戏动作 | 按键代码 | 按键代码的数值 | | up | | -1 | | down | | -2 | | left | | -3 | | right | | -4 | | fire | | -5 | | game_a | key_num7 | 55 | | game_b | key_num9 | 57 | | game_c | key_star | 42 | | game_d | key_pound | 35 |
由于游戏动作的按键代码的mapping因机种而异，所以要想制作成能在n800以外的机种上也能正常工作的midp应用程序，就必须要提高移植性。为此，利用getgameaction()方式，将按键代码变换成游戏动作来使用。 ♦ 3-4 重绘的显示 screen的情况下，画面上的任意更改都会立刻自动反映到画面中。canvas的情况下，即使在canvas上加上更改到再描绘处理中也不会改变画面。以下是这个画面在描绘的方式。 • void repaint()
• void repaint(int x,int y,int width,int height)
调用上面的方法进行屏幕的更新。在repaint()中，画面整体都会被更新，而在repaint(int x,int y,int width,int height)中只有在指定范围内的画面才可能被更新。 制作应用程序 现在我们想利用低级api来制作应用程序。在上一讲中，我们讲述如何利用高级api来制作计算器的应用程序，在本讲中我们再讲述一下如何利用低级api来制作计算器的应用程序。 ♦ 3-1 计算器应用程序的设计 本讲中所讲的计算器应用程序就是在按键上输入数字和运算符号。所以有必要获取按键事件。 如下是应用程序的类结构。 • n800calculator2 (midlet main class)
• calculatorcanvas (actual screen)
如下是画面结构： • title screen
• calculator screen
主题画面中无论按住哪一个键，都会转至计算器的画面。 ♦ 3-2 介绍状态变量 在本讲的应用程序中有主题画面和计算器画面。主题画面中无论按哪一个键，都会转至计算器的画面。在计算器画面中，用按键输入数字和运算符号进行计算，在屏幕中显示出结果。由于要将主题画面和计算器画面的不同的功能都在同一画面中管理，所以在本讲中的应用程序，使用表示现在画面的状态的状态变量。 状态变量在calculatorcanvas类中有以下定义。 private final int state_title = 0; //主题画面
private final int state_main = 1; //计算器画面
private int state; //状态
|
code example 4在状态变量state中用calculatorcanvas类定义了state_title,state_main的2个常量。 由if语句判断应用程序的状态，如下所示： if(state == state_title){// 主题画面
记述处理
}else if(state==state_main){// 计算器画面
记述处理
}
|
code example 5 而且，即使是正在进行计算器画面表示时，其中仍会有状态。 计算器在开始的显示画面中显示为[0]。然后输入数字[3]，屏幕中就会出现[3]，再输入数字[4]屏幕上显示出[34]。再输入[5]后就成了[345]了。继续键入数字后，数字文字列就会突然终止，这些情况我们应该是知道的。但是，第一次按[+]后在输入数字[6]，则在显示屏中并不显示成[3456]，而只表示成[6]。 • 持续输入数字，到一定程度就会出现键入终止，所以必须先清除这些数字，之后再键入新的数字。
• 前者是数字的连续键入中，后者是运算符号的选择后，其他是所表示的数字是[0]的时候。
为能实现这样的处理，本讲中的应用程序就要使用名为clearflag的boolean型变数。输入运算符号后直接将clearflag变为true。输入数字时要检查clearflag，true的话，清除表示中的数字表示所输入的数值。而false，则要终止表示数字的数字文字列。 //输入数字时的处理
if (keycode >= 48 && keycode <= 57) {
if (clearflag) {
numstring = "";
if (keycode == 48) {
clearflag = true;
} else {
clearflag = false;
}
}
numstring += getkeyname(keycode);
}
|
code example 6♦ 3-3 制作各个画面 依次制作主题画面、计算器画面。 描绘处理是关键，在calculatorcanvas的paint方法中进行处理。 ♦ 3-3-1 描绘画面背景用如下的pait方法去实现背景颜色的设置： // //设定背景
g.setcolor(237, 237, 211);
g.fillrect(0, 0, getwidth(), getheight());
|
code example 7♦ 3-3-2 制作主题画面在主画面上显示图片和提示信息"press any key",代码如下：（图8） if(state == state_title){
//表示主题画面
g.drawimage(titleimg, 0, 0, graphics.left | graphics.top);
//表示信息
g.setcolor(0, 0, 0);
g.drawstring("press any key!!",30,140,graphics.left | graphics.top);
}
|
code example 8 | figure 8 |
♦ 3-3-3 制作计算器画面下面要讲的就是我们所需要的计算器画面了。能够显示出表示计算结果的显示屏和输入数字和运算符号的按键。 if(state==state_main){//当是计算屏幕时
//显示图片
g.drawimage(keyimg, 0, 35, graphics.left | graphics.top);
// 显示数字
g.setcolor(0, 0, 0);
g.drawrect(11, 10, 140, 20);
g.setcolor(255, 255, 255);
g.fillrect(11, 10, 140, 20);
// 写数字
g.setcolor(0, 0, 0);
g.drawstring(numstring, 150, 30, graphics.right | graphics.bottom);
// 写操作
g.drawstring(operatorstring,160,35,graphics.right | graphics.bottom);
}
|
code example 9在本讲中准备了表示按键 配置的画像，目的是让用户知道每个图片按钮的功能对应的相应按键。用drawimage方式在空白处描绘出按键的画像。 另外，在数字的描绘、运算符号的描绘中使用变量（分别numstring,operatorstring）。按住按键时就会改变这些变量，也会反映在画面中。  | figure 9 |
♦ 3-4 实现事件处理♦ 3-4-1 命令事件为了要结束应用程序和初始化计算器的数值，要使用命令事件。 if (command == clear) { // 当清除命令时
//初始化
tmp = 0;
numstring = "0";
operatorstring = "";
clearflag = true;
repaint();
}
if (command == exit) { // 当停止命令时
// 停止执行
try {
((n800calculator2) midlet).destroyapp(true);
} catch (exception e) {
}
((n800calculator2) midlet).notifydestroyed();
}
|
code example 10按exit命令后就会结束应用程序。调用n800calculator2类（应用程序的主类）的destroyapp方法去实现这个功能。 ♦ 3-4-2 按键事件在主题画面中按键事件发生后，无论按哪个键都会转到计算器画面。在计算器画面中，按数字键就可以更新画面上的数字，按方向键上的运算符号后可以进行计算，并且再一次更新画面。 public void keypressed(int keycode) {
// 根据状态去选择
if (state == state_title) {// 显示title
// change the state
state = state_main;
} else { // 主画面
switch (getgameaction(keycode)) {
case canvas.down : //除
calculate();
operator = 3;
operatorstring = "/";
clearflag = true;
break;
case canvas.up : // 乘
calculate();
operator = 2;
operatorstring = "*";
clearflag = true;
break;
case canvas.left : // 加
calculate();
operator = 0;
operatorstring = "+";
clearflag = true;
break;
case canvas.right : // 减
calculate();
operator = 1;
operatorstring = "-";
clearflag = true;
break;
case canvas.fire :
calculate();
operator = 4;
operatorstring = "";
clearflag = true;
break;
default :
break;
}
}
//值得清除
if (keycode >= 48 && keycode <= 57) {
if (clearflag) {
numstring = "";//清空值
if (keycode == 48) {
clearflag = true;
} else {
clearflag = false;
}
}
numstring += getkeyname(keycode);
}
repaint();
}
|
code example 11发生按键事件后会有画面显示的变化，因此要更新画面。在这些方法的最后调用repaint方法，进行画面的再描绘。 ♦ 3-5 计算器的计算处理用calculate方法处理计算逻辑。这个方法根据运算符号进行计算，运算结果的数字用numstring字符串显示出来。 public void calculate() {
try {
int num = integer.parseint(numstring); // gets entered value
// and performs calculation
switch (operator) {
case 0 : // 加法
tmp = tmp + num;
break;
case 1 : // 减法
tmp = tmp - num;
break;
case 2 : //乘法
tmp = tmp * num;
break;
case 3 : // 除法
tmp = tmp / num;
break;
default : // when "=" is selected
tmp = num; //照原样输入所输入的数值
break;
}
} catch (exception e) {//发生异常时
tmp = 0;
e.printstacktrace();
}
numstring = string.valueof(tmp);
}
|
code example 12♦ 3-6 完成如下是完成后的源码。 (n800calculator2.zip) 在此范例程序中，为要清楚结构，只实际实现了有限的功能。以此为基础，可以进行制作真正计算器程序的挑战。 ♦ 3-7 执行计算器程序 下面我们来执行已经制作完成的程序。 | | | | １．主题画面 | ２．计算器画面 |  | | | ３．输入[234] | ４．输入[+] |  |  | | 5.输入[356]后再输入[=]，显示出结果 | ６．选择命令清除键，清除数值 |

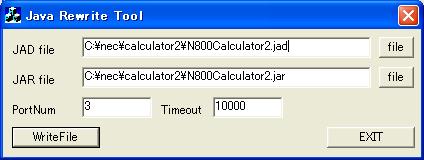

♦ 总结在本讲的讲述中我们了解到利用低级api能够开发应用程序。由于使用的是低级api，所以能够在画面上进行各种各样的描绘，因此，我们制作应用程序的范围又加大了。我们在第2讲、第3讲中一并介绍了创建用户接口api的问题。在下一讲中，我们将主要介绍利用时间类制作含有动画的应用程序。 向n800中传送应用程序到本讲为止，制作完应用程序后在模拟器上进行执行确认。但是我们并没有在n800的实际机器上进行测试。因此，使用传送工具从pc向n800传送midlet应用程序。下面讲一下实际的操作方法。 顺序如下所示 1．编码
2．制作jar文件
3．制作jad文件
4．使用传送工具传送
5. 真机操作
1. 编译

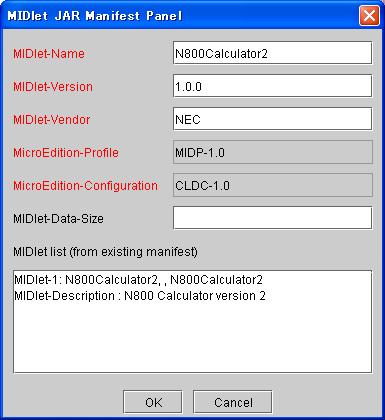

使用「nec n800/n810/e530 application emulator」将制作完成的java程序进行编译。 2. 制作jar文件

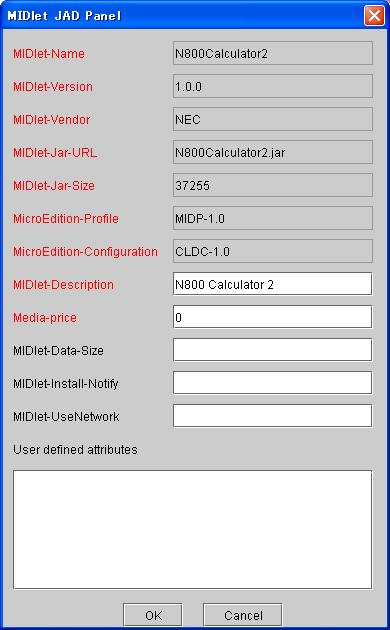

下面我们来制作jar文件。在模拟器上进行操作确认也几乎没有什么变化。若不能顺利传送时，为了要在真机操作必须在参数「midlet-description」的输入平台上的「midlet list」中重新记述「midlet-description」。（图10） |  | | figure 10 | | 3.制作jad文件 | | 以下介绍怎样制作jad文件。参数的设定没必要特意更改模拟器上的test时。（图11） |  | | figure 11 | | 4. 现在我们讲述使用传送工具进行传送的内容。 | | 将n800和pc用数据线连接。随后就会出现「java tool」。在「jad file」平台上设定jad文件的路径，而在「jar file」平台上设定jar文件。于是，调试pc与真机相连的部分，在「portnum」平台上设定端口号。按「writefile」键，显示出传送完成则表示已经成功了。（图12） | | 未传送成功的情况下，请尝试修改端口号。 |  | | figure 12 | | 5.真机操作 | | 传送完成之后就要进行真机操作了。插入电源，在“百宝箱”菜单中用上次传送的应用程序名（midlet-name）设定名字。在上述情况下，加上n800calculator2）的话，就会传送成功。一旦jar文件和jad文件不同，就会出现下载失败的信息。特别是，记述jad文件时千万不要忘记设定「midlet-description」。一旦必须输入参数不足，则会出现下载错误。 |
|
