1. j2ee 的体系结构

    j2ee 的体系结构可以分为 4 层，如图 1 所示。

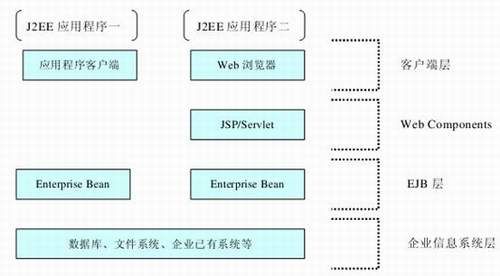

图1 j2ee的体系结构

    （1）客户端层 这一层直接与用户交互，j2ee支持多种客户端，它既可以是通过internet访问的web浏览器客户端，也可以是通过企业intranet运行的瘦客户端。

    （2）web层 这一层是为基于web的应用程序服务的，j2ee中的javaserver page和java servlet技术可以访问封装有商务逻辑的组件，并负责响应web客户端的请求。

    （3）ejb层 enterprise java bean封装了商务逻辑，完成企业计算。这一层提供了多个层次的服务，比如事务处理、安全性、资源连接等。ejb 层建立在一个强大的分布式计算模式之上，程序员用这种模式编写 ejb，可以不关心诸如组件通信、事务处理等底层工作，而只需把注意力放在商务逻辑的实现上。

    （4）eis层 eis（enterprise information system）企业信息系统层包括企业已有系统（如erp系统）、数据库系统、文件系统等。j2ee提供了多种技术来访问这些系统，如利用jdbc技术来访问。

    2. weblogic的结构

    一个j2ee 应用程序的核心部分在服务器端，这个服务器端运行环境就是应用服务器。sun 公司通过联合多家公司制定统一的规范，不同的服务器供应商可以开发不同的应用服务器，比如 bea公司的weblogic等，但是每个应用服务器都必须遵循相同的规范，这样同一个j2ee应用程序就可以部署到不同的应用服务器中去。webligic的结构如图2 。

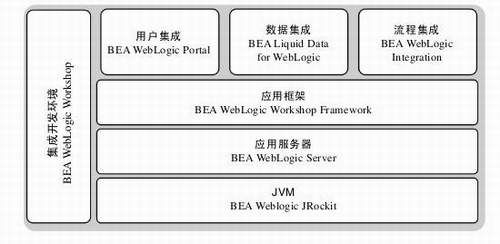

图2 webligic的结构


 bea weblogic platform 包括以下几个部分。

    1．bea weblogic workshop

    bea weblogic workshop是一个开发环境，用于为 bea weblogic platform构建企业级j2ee应用。weblogic workshop可以帮助所有开发人员以前所未有的效率快速创建、测试和部署企业级的web应用、xml web服务、ejb、门户和业务流程管理（bpm）应用。

    2．bea weblogic integration

    bea weblogic integration是一个基于标准的平台，可以用于应用集成、业务流程管理、工作流、web服务和b2b集成。weblogic integration为用户提供统一的业务集成框架、简化的生产和管理，以及新的可扩展架构。该架构可以快速地集成并整合应用、业务流程和商务合作伙伴。

    3．bea weblogic portal

    bea weblogic portal为门户开发提供业内领先的企业级门户基础结构。它为门户开发提供丰富的、图形化的环境，并为业务专家提供基于浏览器的集成工具。一旦构建完成，你的门户就可以在业务需求发生变化时快速适应变化。

    4．bea weblogic server

    bea weblogic server是j2ee工业强度的应用服务器，它是bea weblogic platform的基础。

    5．bea liquid data for weblogic

    bea liquid data for weblogic 为实时地从分布资源中快速访问、集成和共享关键业务信息提供了最有效的方式。它为前端办公应用——比如门户和web应用，以及业务流程处理增强了信息的可视性。
