一、概述
首先我们来看看构造这个媒体播放器要达到什么样的目标，确定了目标也就确定了代码量和程序的复杂程度。本文的媒体播放器要达到如下目标：
媒体播放器是一个菜单驱动的简单awt应用。
媒体播放器包含一个“文件”菜单，文件菜单包含三个菜单项：
“打开”，用来打开媒体文件。
“循环”，是播放一次（默认），还是重复播放。
“退出”，退出程序。
媒体播放器可以在多种平台上运行。
媒体播放器的核心功能通过jmf（java media framework）api实现。jmf扩展了j2se平台的多媒体能力，允许java应用和applet截取、回放、转换包括音频和视频在内的多种媒体。jmf支持多种媒体格式，具体请参见supported media formats and capture devices。
二、初步设计
我们把这个媒体播放器的设计分成两个部分：gui设计，伪代码设计。在gui设计中，我们要了解构成程序的各个gui部件。在伪代码设计中，我们用自然语言写出程序运行原理。
2.1 gui设计
媒体播放器的用户界面包含一个主窗口、一个菜单和一个打开文件的对话框。首先我们来看看主窗口的设计。主窗口应该把窗口标题显示为“媒体播放器1.0”，显示“文件”菜单，显示彩色背景的“欢迎”信息。图一显示了程序刚启动时的主窗口。
图一：媒体播放器的主窗口
“文件”菜单包含三个菜单项。“打开”菜单显示一个对话框，用来选择媒体文件的位置。“循环”菜单决定媒体文件只播放一次（默认）还是反复播放（当菜单被选中）。最后，“退出”菜单关闭程序。另外，点击主窗口右上角的关闭按钮也可以关闭程序。请参见图二。
图二：“文件”菜单
点击“文件/打开”菜单时，“打开媒体文件”对话框出现。选中媒体文件之后，点击“打开”按钮即可打开媒体文件；点击“取消”按钮中止文件打开操作。如图三所示。
图三：“打开媒体文件”对话框
除了上面提到的部件之外，媒体播放器还包含一个视觉部件、一个控制面板部件。视觉部件顺序播放媒体文件包含的各帧图像；控制面板部件允许用户暂停、开始媒体文件的回放，或进行其他控制操作，例如查看媒体文件信息。
2.2 伪代码设计
前面我们了解了构成媒体播放器gui的各个部件，下面要开始“设想”一下这个程序的具体构造。在正式编写代码之前，我们先用伪代码的形式写出这个程序的运行过程，以后正式编写代码时只需把伪代码翻译成java代码即可。下面给出了媒体播放器的伪代码描述：
应用的类名称：mediaplayer
超类：frame
监听器分类：动作事件，控制器事件，菜单项事件，绘图事件，窗口事件
main:
* 为mediaplayer对象分配内存。调用mediaplayer构造函数，
创建主窗口（同时，隐含地创建/启动了awt后台线程）
* 结束主程序线程。此时awt线程继续运行。
mediaplayer构造函数：
* 设置主窗口的标题
* 注册窗口监听器，以处理窗口关闭事件
* 创建“文件”菜单
* 创建“打开”菜单项
* 把mediaplayer对象注册成为“打开”菜单项动作事件的监听器
* 把“打开”菜单项加入“文件”菜单。
* 在“文件”菜单中加入一条水平分隔线
* 创建带检查框的“循环”菜单项
* 把mediaplayer对象注册成为“循环”菜单项事件的监听器
* 把“循环”菜单项加入“文件菜单”
* 在“文件”菜单中加入一条水平分隔线
* 按照创建“打开”菜单项的过程，创建“退出”菜单项
* 创建一个菜单条（menubar）
* 把“文件”菜单加入到菜单条
* 把新创建的菜单条设置为主窗口的菜单条
* 把主窗口的大小设置为200*200像素
* 显示主窗口
* 结束构造函数
动作监听器：
当出现动作时：
* 如果动作事件起源于“退出”菜单项，
* 触发一个给窗口监听器的窗口关闭事件
* 返回
* 创建一个“打开媒体文件”对话框
* 把对话框的当前目录设置为上次关闭时的目录
* 显示对话框。这个对话框是一个模式对话框
* 如果用户没有通过对话框选择媒体文件
* 返回
* 保存用户在对话框中选择的目录
* 如果以前已经创建jmf播放器对象
* 关闭该对象
* 根据指定的目录和名字，创建一个使用file:协议的媒体定位器（medialocator）对象，再利用该对象创建一个jmf播放器对象
* 如果出现异常
* 显示错误信息，然后返回
* 把主窗口的标题设置为媒体文件的名字
* 把mediaplayer对象注册为来自jmf播放器对象的控制器事件的监听器
* 让jmf播放器对象预先提取媒体内容
* 返回
控制器监听器：
当控制器被关闭：
* 如果jmf播放器的视觉部件存在，从mediaplayer容器拆除视觉部件
* 如果jmf播放器的控制面板部件存在，从mediaplayer容器拆除控制面板部件
* 返回
当媒体回放结束：
* 如果“循环”菜单被选中
* 复位jmf播放器对象的开始时间
* 让jmf播放器对象开始播放媒体
* 返回
当预提取媒体内容结束：
* jmf播放器对象开始播放媒体
* 返回
当实例化（realize）完成：
* 获取jmf播放器对象的视觉部件
* 如果视觉部件存在，则把它加入到mediaplayer容器的中间
* 获取jmf播放器对象的控制面板部件
* 如果控制面板部件存在，则把它加入到medaplayer容器的南方
* 执行pack()操作
* 返回
菜单项监听器：
当菜单项状态改变：
* 切换“循环”菜单被选中的状态
* 返回
绘画事件监听器：
paint()方法：
* 如果尚未装入媒体文件
* 获得主窗口的宽度和高度
* 用蓝色填充窗口内的区域
* 创建一种字体（dialoginput/粗体），并将它设置为主窗口的字体
* 计算欢迎信息的以像素计的宽度
* 把绘图颜色改成白色
* 在主窗口的中央显示出欢迎信息
* 调用frame超类的paint()方法，确保控制面板部件正确地画出
* 返回
update()方法：
* 调用paint()方法
* 返回
窗口监听器：
windowclosing：
* 调用dispose以执行windowclosed
* 返回
windowclosed：
* 如果已经创建jmf播放器对象
* 关闭jmf播放器对象
* 结束程序
伪代码的前面三行声明了媒体播放器的类名称、超类的名称和mediaplayer类实现的监听器。带有main:前缀的行表示mediaplayer的main()方法。类似地，带有“构造函数：”前缀的行属于mediaplayer的构造函数。伪代码的其余内容分成五个监听器分区：动作监听器，控制器监听器，菜单项监听器，绘图监听器，窗口监听器。每一个分区分别包含一个或多个方法。
三、编写代码
下面我们把前面的伪代码转换成java代码：
import javax.media.*;
import java.awt.*;
import java.awt.event.*;
class mediaplayer extends frame implements actionlistener,
controllerlistener, itemlistener
{
player player;
component vc, cc;
boolean first = true, loop = false;
string currentdirectory;
mediaplayer (string title)
{
super (title);
addwindowlistener
(new windowadapter ()
{
public void windowclosing (windowevent e)
{
// 用户点击窗口系统菜单的关闭按钮
// 调用dispose以执行windowclosed
dispose ();
}
public void windowclosed (windowevent e)
{
if (player != null) player.close ();
system.exit (0);
}
});
menu m = new menu ("文件");
menuitem mi = new menuitem ("打开");
mi.addactionlistener (this);
m.add (mi);
m.addseparator ();
checkboxmenuitem cbmi = new checkboxmenuitem ("循环", false);
cbmi.additemlistener (this);
m.add (cbmi);
m.addseparator ();
mi = new menuitem ("退出");
mi.addactionlistener (this);
m.add (mi);
menubar mb = new menubar ();
mb.add (m);
setmenubar (mb);
setsize (200, 200);
setvisible (true);
}
public void actionperformed (actionevent e)
{
if (e.getactioncommand ().equals ("退出"))
{
// 调用dispose以便执行windowclosed
dispose ();
return;
}
filedialog fd = new filedialog (this, "打开媒体文件",
filedialog.load);
fd.setdirectory (currentdirectory);
fd.show ();
// 如果用户放弃选择文件，则返回
if (fd.getfile () == null) return;
currentdirectory = fd.getdirectory ();
if (player != null)
player.close ();
try
{
player = manager.createplayer (new medialocator
("file:" + fd.getdirectory () + fd.getfile ()));
}
catch (java.io.ioexception e2)
{
system.out.println (e2);
return;
}
catch (noplayerexception e2)
{
system.out.println ("不能找到播放器.");
return;
}
if (player == null)
{
system.out.println ("无法创建播放器.");
return;
}
first = false;
settitle (fd.getfile ());
player.addcontrollerlistener (this);
player.prefetch ();
}
public void controllerupdate (controllerevent e)
{
// 调用player.close()时controllerclosedevent事件出现。
// 如果存在视觉部件，则该部件应该拆除（为一致起见，
// 我们对控制面板部件也执行同样的操作）
if (e instanceof controllerclosedevent)
{
if (vc != null)
{
remove (vc);
vc = null;
}
if (cc != null)
{
remove (cc);
cc = null;
}
return;
}
if (e instanceof endofmediaevent)
{
if (loop)
{
player.setmediatime (new time (0));
player.start ();
}
return;
}
if (e instanceof prefetchcompleteevent)
{
player.start ();
return;
}
if (e instanceof realizecompleteevent)
{
vc = player.getvisualcomponent ();
if (vc != null)
add (vc);
cc = player.getcontrolpanelcomponent ();
if (cc != null)
add (cc, borderlayout.south);
pack ();
}
}
public void itemstatechanged (itemevent e)
{
loop = !loop;
}
public void paint (graphics g)
{
if (first)
{
int w = getsize ().width;
int h = getsize ().height;
g.setcolor (color.blue);
g.fillrect (0, 0, w, h);
font f = new font ("dialoginput", font.bold, 16);
g.setfont (f);
fontmetrics fm = g.getfontmetrics ();
int swidth = fm.stringwidth ("*** 欢迎 ***");
g.setcolor (color.white);
g.drawstring ("*** 欢迎 ***",
(w - swidth) / 2,
(h + getinsets ().top) / 2);
}
// 调用超类frame的paint()方法，该paint()方法将调用frame包含的各个容器
// 和部件（包括控制面板部件）的paint()方法。
super.paint (g);
}
// 不执行背景清除操作，以免控制面板部件闪烁
public void update (graphics g)
{
paint (g);
}
public static void main (string [] args)
{
new mediaplayer ("媒体播放器1.0");
}
}
上述代码的具体含义这里就不再分析。实际上，代码中的注释解释了关键步骤的作用；另外，前面的伪代码也非常接近这里的java代码，可以看作对上述代码的详细解释。
四、编译和运行
假设前面的java代码保存在mediaplayer.java文件中，则编译命令如下：
javac mediaplayer.java
编译成功后，编译器生成两个.class文件：mediaplayer.class，mediaplayer$1.class。如果出现编译错误，请检查以下各项：
源代码输入是否正确无误。
classpath设置是否正确。classpath应当包含jmf的sound.jar、jmf.jar。
接下来就可以执行“java mediaplayer”命令启动媒体播放器。图一显示了媒体播放器刚启动之后的界面，图四是正在播放媒体的界面。

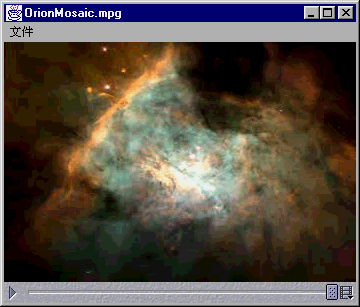

图四：用媒体播放器回放mpg电影
