网络的飞速发展使得人们能够在不同时间、空间交流。然而目前交流还只限于文本方式或简单的、事先编辑好的图片。当讨论数学问题时，人们常常苦于无法用简单的数学符号直接表达准确的意思，这大大限制了远程教学的发展。同时使网络交流停留在近乎原始的方式上，可以说仅仅只是用文字代替了语音。本文介绍利用svg和java开发包处理这一问题的解决方案。通过此种方案，在不同网络终端的用户可以用近似于mathlab中的数学语言描述自己想要得到的数学符号，由服务器动态生成数学符号图像，并向其它终端发送。

　　现有的几种方案

　　目前网上解决数学符号显示的方案有以下几种：

　　◆ mathml这是w3c根据xml标准制定出的在网络上显示数学符号的语言，但它非常复杂，并且目前ie暂时不支持需要的插件。同时，由于它需要在客户端解释显示，速度也是一个问题。

　　◆ applet 在以前的教学软件中就有使用applet解决数学符号显示的例子，但是速度问题和微软对applet的抵制使得它已逐渐失去生命力。

　　◆ svg 虽然ie目前也暂不支持，但它的插件相对而言很容易得到。只要安装了acrobat reader，插件就自动装上了。

　　相关技术

　　xml

　　扩展标记语言（xml，extensible markup language）是一种可扩展的元置标语言。xml是由sgml（standard general markup language）发展而来的语言，其目标是为了适应web应用环境，将网络上传输的文档规范化。它用文档的结构标记定义手段来表达文档内容的语义元素及其关联，从而提供了网上数据交换的语义格式标准，以及各类业务文档置标语言标准的实现方法。

　　xslt

　　xslt（extensible stylesheet language transformation）是一种将xml文档转换成其它类型文档的语言。

　　jaxp

　　jaxp（java api for xml processing）是sun公司推出的一种最新的xml工具包。支持最新的dom和sax api。

　　svg

　　svg(scalabel vector graphics)是一种以xml格式描述二维图形的规范。这些xml文档以.svg扩展名结尾，并且可由svg浏览器读取这些文件，然后显示。目前大多数web浏览器都支持用插件或activex控件（比如adobe svg brower）查看svg文档。之所以称“可缩放矢量图形”是因为svg处理的是矢量类型的图形，而不是光栅类型的图形。矢量图形是可缩放的，并且在图形缩放或旋转时不会降低分辨率或模糊细节。可缩放矢量图形还可以采用轻巧的可移植格式描绘复杂图形。与其它格式比较起来，矢量图形格式主要优点在于：第一，用于包含图形信息的文件尺寸较小；第二，组织信息的方式便于理解。

　　在svg中所有图像都由图元组成，例如line、path、text等。

　　jsp

　　jsp（java serve page）能在web server端整合java语言至html网页环境中，利用网页内含的java程序代码取代原有的cgi、isapi或者idc的程序。主要用于动态网页的制作。
　　设计思路

　　要显示数学符号，显然不能用ascⅱ字符，这就需要一种可定制的图形规范，svg正好充当了这一角色。svg是以xml格式描述二维图形的规范，并且能够动态生成，这一点正好便于生成数学符号。

　　数学公式的描述可以用xml来完成。xml在描述有序嵌套结构时非常方便、清晰，而且它本身是树结构，而数学公式可以抽象成为树形结构。例如以下数学符号可以抽象为图1。
　　
　　

　　数学符号

　　其中可以自己定义一些符号元素，例如根号、数字、求和符号等。再为这些元素加上描述其特点的属性，例如要有根号的长度等。这样就可以把一个数学公式的信息完整地描述出来。由于我们的目标是显示，因此上（下）标等都可以看作兄弟元素，统一用表示。

　　　　　　　　　　　　　图1 公式结构树

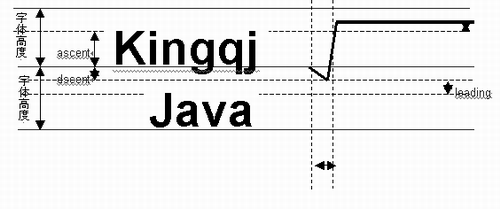

　　由于在svg中显示的图形都是由图元组成的，因此需要根据图元定义符号显示格式。如图2对于字母或数字，按照现行的字形规则定义，对于特殊符号定义它的一些特征部位的格式。

　　图2 显示格式定义

　　根据svg图元显示的特点，每个图元都需要指定坐标。因此在定义完格式后还需要得到显示的坐标数据，例如根号就需要最左端的坐标、高度、宽度，数字则只需知道起始位置的坐标,如图3。



　　图3 显示坐标数据

　　为了用户输入方便，在系统中定义了一套输入规则，其中关键字是以“$”开头，由三个字母组成，如表1。

　　表1 　自定义关键字

　　$sqr 　　根号
　　$inx 　　下标
　　$sig 　　求和符号
　　$fra 　　分号

　　符号的子元素在“[ ]”内描述。特殊符号，例如求和符、上下界等用“，”分开。例如上述的数学符号就可以表示为：$sqr[243$sig[n, i=1] x $inx[i] ]。

　　这里要说明的是，定义词法时尽量符合书写习惯，避免过多的嵌套，例如变量的下标和变量属于兄弟关系而不是父子关系。

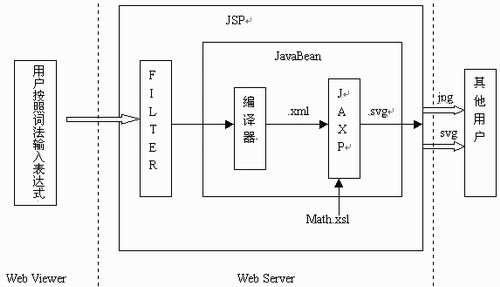

　　图4是将用户输入转变为图形显示的主要流程图，其中通过jaxp包将xml描述的公式树转化为svg文件。在显示时可根据情况将svg转变为jpg格式或直接嵌入网页中。

　　

　　　　　图4 用户输入转变为图形显示的流程图
　　一个例子

　　将前一节的描述语句$sqr[243$sig[n, i=1] x $inx[i] ] 编译得到的xml文件为：

math.xml

$$

243
n
i=1

x
i



　　将其用jaxp和math.xsl转换为的svg文件为：

math.svg



243243
nn
i=1i=1

xx
ii

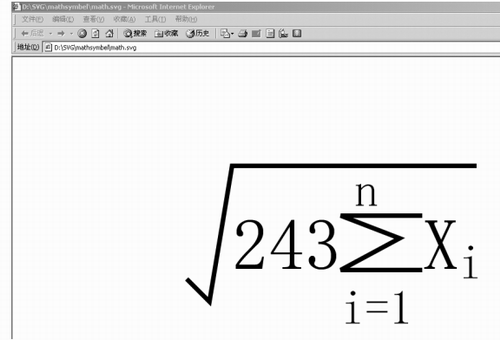

　　最后得到的显示图形见图5。



　　图5 运行结果图

　　此外，这种模式还可以用于化学符号、地图等特殊符号的显示。特别是在网络服务和瘦客户端发展趋势下，这种仅需要浏览器的处理机制会得到大力发展。
