作者：david gallardo     来自：ibm

　　本文为您提供关于 eclipse 平台的概述，包括其起源和体系结构。本文首先简要讨论 eclipse 的开放源代码性质及其对多种编程语言的支持，然后通过一个简单的程序例子展示 java 开发环境。本文还将考查以插件扩展形式可用的一些软件开发工具，并展示一个用于 uml 建模的插件扩展。

　　eclipse 是什么？

　　eclipse 是一个开放源代码的、基于 java 的可扩展开发平台。就其本身而言，它只是一个框架和一组服务，用于通过插件组件构建开发环境。幸运的是，eclipse 附带了一个标准的插件集，包括 java 开发工具（java development tools，jdt）。

　　虽然大多数用户很乐于将 eclipse 当作 java ide 来使用，但 eclipse 的目标不仅限于此。eclipse 还包括插件开发环境（plug-in development environment，pde），这个组件主要针对希望扩展 eclipse 的软件开发人员，因为它允许他们构建与 eclipse 环境无缝集成的工具。由于 eclipse 中的每样东西都是插件，对于给 eclipse 提供插件，以及给用户提供一致和统一的集成开发环境而言，所有工具开发人员都具有同等的发挥场所。

　　这种平等和一致性并不仅限于 java 开发工具。尽管 eclipse 是使用 java 语言开发的，但它的用途并不限于 java 语言；例如，支持诸如 c/c++、cobol 和 eiffel 等编程语言的插件已经可用，或预计会推出。eclipse 框架还可用来作为与软件开发无关的其他应用程序类型的基础，比如内容管理系统。

　　基于 eclipse 的应用程序的突出例子是 ibm 的 websphere studio workbench，它构成了 ibm java 开发工具系列的基础。例如，websphere studio application developer 添加了对 jsp、servlet、ejb、xml、web 服务和数据库访问的支持。

　　eclipse 是开放源代码的软件

　　开放源代码软件是这样一种软件，它们在发布时附带了旨在确保将某些权利授予用户的许可证。当然，最明显的权利就是源代码必须可用，以便用户能自由地修改和再分发该软件。这种用户权利的保护是通过一种称为 copyleft 的策略来完成的：软件许可证主张版权保护，除非明确授予用户这样的权利，否则用户不得分发该软件。copyleft 还要求同一许可证涵盖任何被再分发的软件。这实际上倒置了版权的目的——使用版权来授予用户权利，而不是为软件的开发者保留版权——copyleft 经常被描述为“保留所有版权”。

　　曾经四处蔓延的对开放源代码软件的许多恐惧、担忧和疑虑，都与某些 copyleft 许可证的所谓“病毒”性质有关——如果使用开放源代码软件作为您开发的程序的一部分，您将失去自己的知识产权，因为该许可证将“传染”您开发的专有部分。换句话说，该许可证可能要求与开放源代码软件一起打包的所有软件，都必须在相同的许可证之下发布。虽然这对最著名的 copyleft 许可证（即 gnu 通用公共许可证，例如 linux 就是在该许可证之下发布的）来说可能是事实，当时还有其他许可证在商业化和社区考虑之间提供了较好的平衡。

　　开放源代码计划（open software initiative）是一家非营利机构，它明确定义了开放源代码的含义及满足其标准的认证许可证。eclipse 是在 osi 认可的通用公共许可证（cpl）1.0 版之下被授予许可证的，cpl“旨在促进程序的商业化使用……”（欲获得指向通用公共许可证 1.0 版完整文本的链接，请参阅本文稍后的 参考资料）。

　　为 eclipse 创建插件或将 eclipse 用作软件开发应用程序基础的开发人员，需要发布他们在 cpl 下使用或修改的任何 eclipse 代码，但是他们可以自由决定自己添加的代码的许可证授予方式。与出自 eclipse 的软件一起打包的专有代码不需要作为开放源代码来授予许可证，该源代码也不需要提供给用户。

　　尽管大多数开发人员不会使用 eclipse 来开发插件，或创建基于 eclipse 的新产品，但是 eclipse 的开放源代码性质所意味的，并不只是它使得 eclipse 免费可用（尽管便于商业化的许可证意味着插件可能要花钱）。开放源代码鼓励创新，并激励开发人员（甚至是商业开发人员）为公共开放源代码库贡献代码。对此存在许多原因，不过最本质的原因或许是为这个项目作贡献的开发人员越多，这个项目就会变得对每个人都越宝贵。随着这个项目变得更加有用，更多的开发人员将会使用它，并围绕它形成一个社区，就像那些围绕 apache 和 linux 形成的社区一样。

　　eclipse 是什么机构？

　　eclipse.org 协会管理和指导 eclipse 正在进行中的开发。在据说 ibm 花了 4000 万美元开发 eclipse，并把它作为一个开放源代码项目发布之后，eclipse.org 协会吸收了许多软件工具提供商，包括 borland、merant、rational、redhat、suse、togethersoft 和 qnx。从那以后还有其他公司相继加入，包括 hewlett packard、fujitsu、sybase。这些公司分别向理事会派了一名代表，这个理事会负责确定 eclipse 项目的方向和范围。

　　在最高层，项目管理委员会（project management committee，pmc）管理着 eclipse 项目。这个项目被划分为多个子项目，每个子项目都有一名负责人。大型子项目又被划分为组，每个组也有一名负责人。目前，这其中的大多数管理角色都由最初开发 eclipse 的 ibm 子公司 object technology international (oti)的人担任，但是作为一个开放源代码的项目，它欢迎任何人的参与。任何特定部门的职责是通过该部门对项目的贡献来争取的。

　　现在我们已经考察了 eclipse 背后的一些理论、历史和管理，下面让我们考察该产品本身。

　　eclipse 工作台

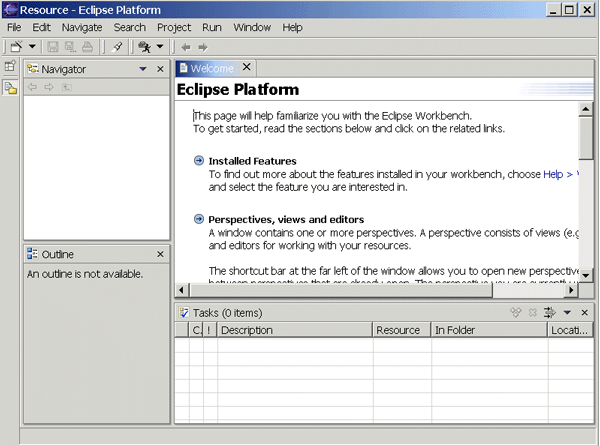

　　在第一次打开 eclipse 时，首先看到的是下面的欢迎屏幕：

　　eclipse 工作台由几个称为 视图（view） 的窗格组成，比如左上角的 navigator 视图。窗格的集合称为 透视图（perspective）。默认的透视图是 resource 透视图，它是一个基本的通用视图集，用于管理项目以及查看和编辑项目中的文件。

　　navigator 视图 允许您创建、选择和删除项目。navigator 右侧的窗格是 编辑器区域。取决于 navigator 中选定的文档类型，一个适当的编辑器窗口将在这里打开。如果 eclipse 没有注册用于某特定文档类型（例如，windows 系统上的 .doc 文件）的适当编辑器，eclipse 将设法使用外部编辑器来打开该文档。

　　navigator 下面的 outline 视图 在编辑器中显示文档的大纲；这个大纲的准确性取决于编辑器和文档的类型；对于 java 源文件，该大纲将显示所有已声明的类、属性和方法。

　　tasks 视图 收集关于您正在操作的项目的信息；这可以是 eclipse 生成的信息，比如编译错误，也可以是您手动添加的任务。

　　该工作台的大多数其他特性，比如菜单和工具栏，都应该和其他那些熟悉的应用程序类似。一个便利的特性就是不同透视图的快捷方式工具栏，它显示在屏幕的左端；这些特性随上下文和历史的不同而有显著差别。eclipse 还附带了一个健壮的帮助系统，其中包括 eclipse 工作台以及所包括的插件（比如 java 开发工具）的用户指南。至少浏览一遍这个帮助系统是值得的，这样可以看到有哪些可用的选项，同时也可更好地理解 eclipse 的工作流程。

　　为继续这个短暂的 eclipse 之旅，我们将在 navigator 中创建一个项目。右键单击 navigator 视图，然后选择 new=>project。当 new project 对话框出现时，选择左面的 java。标准 eclipse 只有一种 java 项目类型，名为“java project”。如果安装了插件来提供 jsp 和 servlet 支持，我们会从这里看到一个用于 web 应用程序的附加选项。眼下，请选择 java project，在提示项目名称时输入“hello”，然后按 finish。

　　接下来，我们将检查一下 java 透视图。取决于您喜欢的屏幕管理方式，您可以通过选择 window=>open perspective=>java 来改变当前窗口中的透视图，也可以通过选择 window=>new window，然后再选择这个新的透视图，从而打开一个新的窗口。

　　正如您可能预期的那样，java 透视图包含一组更适合于 java 开发的视图。其中之一就是左上角的视图，它是一个包含各种 java 包、类、jar 和其他文件的层次结构。这个视图称为 package explorer。还要注意主菜单已经展开了——并且出现了两个新的菜单项：source 和 refactor。

　　java 开发环境（jde）

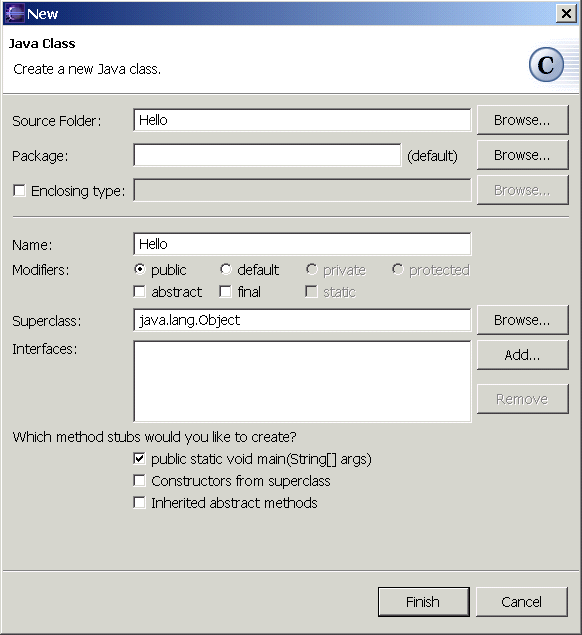

　　为试验一下 java 开发环境，我们将创建并运行一个“hello, world”应用程序。使用 java 透视图，右键单击“hello”项目，选择 new=>class，如图 2 所示。在随后出现的对话框中，键入“hello”作为类名称。在“which method stubs would you like to create?”下面，选中“public static void main(string[] args)”复选框，然后按 finish。

图 2. 在 java 透视图中创建新类

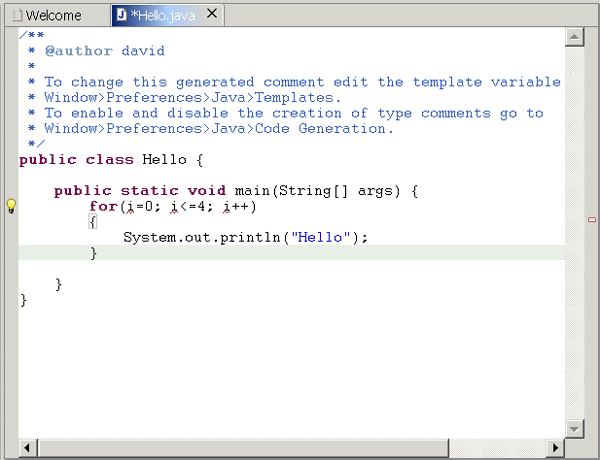

　　这样将在编辑器区域创建一个包含 hello 类和空的 main() 方法的 .java 文件，如图 3 所示。然后向该方法添加如下代码（注意其中 i 的声明是有意省略了的）：

　　您会在键入时注意到 eclipse 编辑器的一些特性，包括语法检查和代码自动完成。在 2.1 版（我曾下载 m2 版来试用过）中，当您键入开括号或双引号时，eclipse 会自动提供配对的符号，并将光标置于符号对之内。

　　在其他情况下，您可以通过按 ctrl-space 来调用代码自动完成功能。代码自动完成提供了上下文敏感的建议列表，您可通过键盘或鼠标来从列表中选择。这些建议可以是针对某个特定对象的方法列表，也可以是基于不同的关键字（比如 for 或 while）来展开的代码片断。

　　语法检查依赖增量编译。每当您保存代码，它就在后台接受编译和语法检查。默认情况下，语法错误将以红色下划线显示，一个带白 “x” 的红点将出现在左边沿。其他错误在编辑器的左边沿通过灯泡状的图标来指示；这些就是编辑器或许能为您修复的问题——即所谓的quick fix（快速修复）特性。

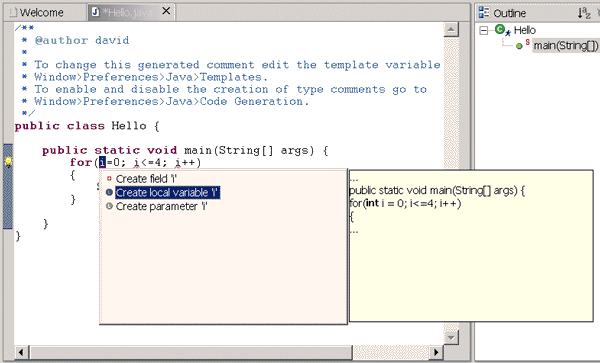

　　上面的代码例子在 for 语句后面有一个灯泡状图标，因为 i 的声明被省略了。双击该图标将调出建议的修复列表。在此例中，它将提供创建一个类字段 i、一个局部变量 i 或一个方法参数 i 的建议；单击其中的每一个建议都会显示将要生成的代码。图 4 显示了该建议列表和建议创建一个局部变量之后生成的代码。

　　双击该建议就会把建议代码插入到代码中的恰当位置。

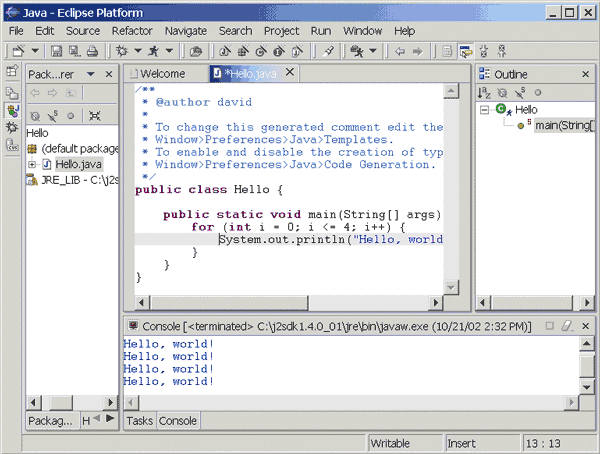

　　一旦代码无错误地编译完成，您就能够从 eclipse 菜单上选择 run 来执行该程序（注意这里不存在单独的编译步骤，因为编译是在您保存代码时进行的。如果代码没有语法错误，它就可以运行了）。这时会出现一个具有适当默认设置的 launch configurations 对话框；请按右上角的 run 按钮。一个新的选项卡式窗格将出现在下面的窗格（控制台）中，其中显示了程序的输出，如图 5 所示。

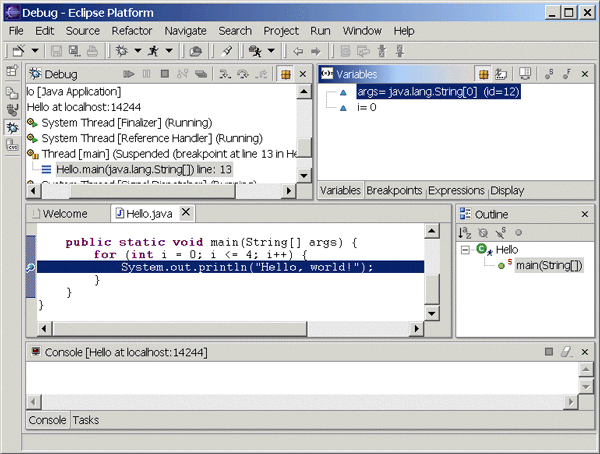

　　也可以在 java 调试器中运行程序。首先双击编辑器视图左端的灰色边沿，从而在调用 system.out.println() 之后的 main() system.out.println() 中设置一个断点。一个蓝色的点将会出现在那里。然后从 run 菜单上选择 debug。正如上面描述的，这时会出现一个 launch configurations 对话框。请选择 run。透视图将自动切换到 debug 透视图，其中具有许多有趣的新视图，如图 6 所示：

　　首先，请注意该透视图左上角的 debug 视图。这个视图显示调用堆栈，并且标题栏中有一个工具栏，它允许您控制程序的执行，包括继续、挂起或终止程序、跟踪下一个语句、单步执行下一个语句，或者从方法返回。

　　右上角的窗格包含许多选项卡式的视图，包括 variables、breakpoints、expressions 和 display。这里我单击了 variables 视图，以便我们能够看到 i 的当前值。

　　可以通过上下文敏感的帮助，获得关于这些视图的更多信息：单击视图的标题，然后按 f1。

　　附加插件

　　除了像 jdt 这样用于编辑、编译和调试应用程序的插件外，还有些可用的插件支持从建模、生成自动化、单元测试、性能测试、版本控制到配置管理的完整开发过程。

　　eclipse 标准地附带了配合 cvs 使用的插件，cvs 是用于源代码控制的开放源代码并发版本系统（concurrent versions system）。team 插件连接到 cvs 服务器，允许开发团队的成员操作一组源代码文件，却不会相互覆盖其他人的更改。这里不打算进一步探讨如何从 eclipse 内部进行源代码控制，因为这需要安装 cvs 服务器，不过支持开发团队而不只是独立的开发，这是 eclipse 的一个重要的必备特性。

　　已经可用或已宣布要推出的一些第三方插件包括：

　　版本控制和配置管理

　　□ cvs
　　□ merant pvcs
　　□ rational clearcase

　　uml 建模

　　□ omondo eclipseuml
　　□ rational xde (代替 rose)
　　□ together websphere studio edition

　　图形

　　□ batik svg
　　□ macromedia flash

　　web 开发、html、xml

　　□ macromedia dreamweaver
　　□ xmlbuddy

　　应用服务器集成

　　□ sysdeo tomcat launcher

　　欲了解可用插件的更完整列表，请参阅 eclipse 插件列表。

　　例子：一个用于 uml 建模的插件

　　要查看插件的例子，以及查看它是如何与 eclipse 集成的，请下载流行的 omondo eclipseuml；您需要注册，不过该插件是免费的。这个插件依赖 gef，即 graphical editor framework，这是另一个 eclipse 插件。gef 是 tools 子项目的一部分。要下载 gef，请转到 eclipse web 站点，选择“downloads”，然后单击“tools pmc downloads page”链接。注意您需要下载 omondo 推荐的 gef 版本（针对 omondo 1.0.2 的是 gef 2.0 版）。

　　下载之后，插件的安装通常是通过解压缩下载文件，并将其内容复制到 eclipse 插件目录来完成的。在此例中，gef 需要解压缩到 eclipse目录（它将自动从该目录进入插件目录）。为安全起见，您可能想将它解压缩到某个临时目录，再相应地从那里复制相关目录。如果 eclipse 正在运行，您需要停止它然后再重新启动它，这样它才能识别新安装的插件。

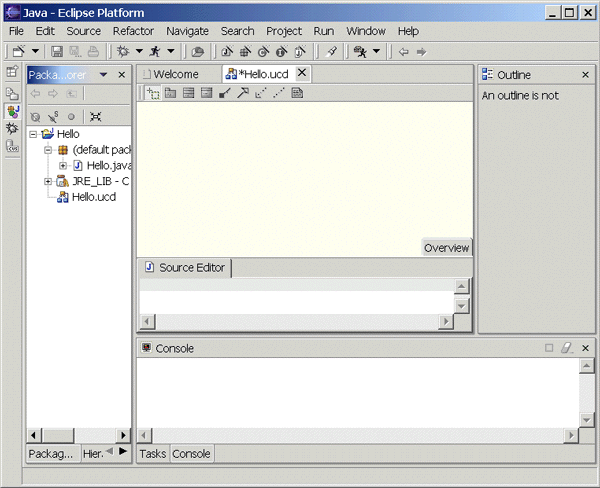

　　一旦 eclipseuml（以及 gef）安装完成，您就能够像创建一个 java 类文件一样创建一个类图。在 java 透视图中，右键单击 package explorer 中的“hello”项目，然后从弹出菜单上选择 new=>other。new 对话框的左边窗格中将会有一个用于 uml 的新选项。eclipseuml 的免费版本仅支持类图，因此右侧的惟一选项是 uml class diagram。请选择 uml class diagram，然后为该类图键入一个名称，比如“hello”：

　　编辑器区域中将会出现一个图形编辑器，它带有用于绘制类图的画布。您可以通过两种方式创建类图：通过将 java 文件从 package explorer 拖放到类图上，从而对现有代码进行逆向工程；或者使用空白类图上面工具栏中可用的绘制工具。要试验第一种方法，请创建一个名为 person 的新类（使用 file=>new=>class），然后赋予它下面列出的两个私有属性：

/** person.java
 * @author david
 */
public class person {
private string name;
private address address;

/**
 * returns the address.
 * @return address
 */
public address getaddress() {
         return address;
}

/**
 * returns the name.
 * @return string
 */
public string getname() {
        return name;
}

/**
 * sets the address.
 * @param address the address to set
 */
public void setaddress(address address) {
        this.address = address;
}

/**
 * sets the name.
 * @param name the name to set
 */
public void setname(string name) {
       this.name = name;
}

}

　　（应该承认，我仅键入了针对 name 和 address 的行。getter 和 setter 方法是通过 eclipse 自动生成的，即右键单击源代码，然后从弹出菜单上选择 source=>generate getter and setter 。）

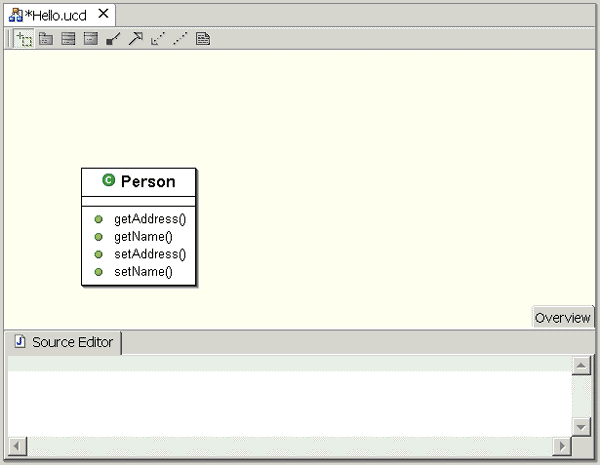

　　请保存并关闭 person.java hello.ucd。

　　要从 uml 创建 java 类，请单击类图窗口顶部工具栏上的“new class”按钮，即左起第三个按钮，然后单击类图。当 new 类向导打开时，请键入 adress 作为类名称，然后按 finish。

　　您可以右键单击类名称并选择 new=>attribute，从而给类添加属性。在 new 属性对话框中，请输入属性名称、类型和可见性。然后右键单击类名称并选择 new=>method 来添加方法。

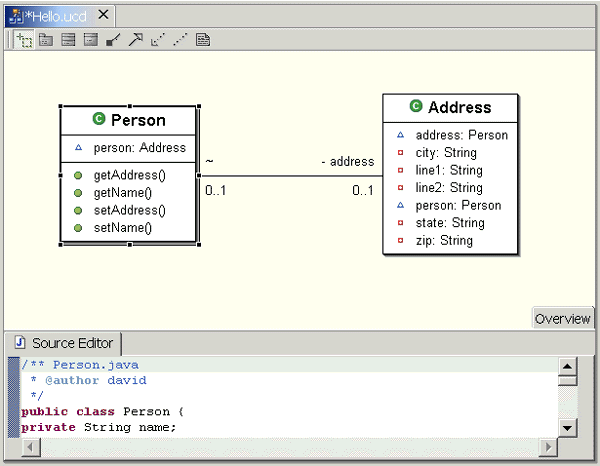

　　当您更改类图时，图下面的 source editor 窗口将反映所做的更改。最后，您可以单击 association 按钮（左起第五个），绘制一条从 person 类指向 address 类的线段，从而绘制这两个类之间的关系图。这样会调出另外一个对话框，您可以在其中输入关联属性（请参考 eclipseuml 帮助，以了解关于必需信息的更多内容）。完成后的图应该类似如下：

　　这个 uml 插件展示了 eclipse 插件的几个典型特点。首先，它展示了工具之间的紧密集成。表面上绝对无法看出有多个组件在工作；与 eclipse 平台和 jdt 的集成是无缝的。例如，当 person 类被创建时，它显示语法错误是因为它的一个属性 address 没有定义。一旦 address 类在 uml 图中创建完成，这些组件就会分开显示出来。

　　另一个特点是 eclipseuml 利用其他插件提供的功能的能力——在此例中是 gef 插件，它提供用于开发可视化编辑器的工具。

　　还有另一个特点涉及 eclipseuml 插件使用多层次功能来分发的方式。支持类图的基本插件是免费的，但是更成熟的版本要付费才能使用。

　　eclipse 平台体系结构
　　eclipse 平台是一个具有一组强大服务的框架，这些服务支持插件，比如 jdt 和插件开发环境（pde）。它由几个主要的部分构成：平台运行库、工作区、工作台、团队支持和帮助。

图 10. eclipse 平台体系结构

　　平台
　　平台运行库是内核，它在启动时检查已安装了哪些插件，并创建关于它们的注册表信息。为降低启动时间和资源使用，它在实际需要任何插件时才加载该插件。除了内核外，其他每样东西都是作为插件来实现的。

　　工作区
　　工作区是负责管理用户资源的插件。这包括用户创建的项目、那些项目中的文件，以及文件变更和其他资源。工作区还负责通知其他插件关于资源变更的信息，比如文件创建、删除或更改。

　　工作台
　　工作台为 eclipse 提供用户界面。它是使用标准窗口工具包（swt）和一个更高级的 api（jface）来构建的；swt 是 java 的 swing/awt gui api 的非标准替代者，jface 则建立在 swt 基础上，提供用户界面组件。

　　swt 已被证明是 eclipse 最具争议的部分。swt 比 swing 或 swt 更紧密地映射到底层操作系统的本机图形功能，这不仅使得 swt 更快速，而且使得 java 程序具有更像本机应用程序的外观和感觉。使用这个新的 gui api可能会限制 eclipse 工作台的可移植性，不过针对大多数流行操作系统的 swt 移植版本已经可用。

　　eclipse 对 swt 的使用只会影响 eclipse 自身的可移植性——使用 eclipse 构建的任何 java 应用程序都不会受到影响，除非它们使用 swt 而不是使用 swing/awt。

　　团队支持
　　团队支持组件负责提供版本控制和配置管理支持。它根据需要添加视图，以允许用户与所使用的任何版本控制系统（如果有的话）交互。大多数插件都不需要与团队支持组件交互，除非它们提供版本控制服务。

　　帮助
　　帮助组件具有与 eclipse 平台本身相当的可扩展能力。与插件向 eclipse 添加功能相同，帮助提供一个附加的导航结构，允许工具以 html 文件的形式添加文档。

　　eclipse 的前景
　　围绕 eclipse 的开发正处于关键阶段。主要软件工具提供商都参与进来了，并且开放源代码 eclipse 插件项目的数量正在与日俱增。

　　可移植、可扩展、开放源代码的框架并不是个新思想（您会想起 emacs），但是由于它成熟、健壮和优雅的设计，eclipse 带来了全新的动力。ibm 价值 4000 万美元的世界级软件在开放源代码领域的发布，给业界带来了久违的震撼。
