一. 面向对象技术与uml语言
　　与传统的结构化软件开发技术不同，面向对象技术提出了对象的封装、继承、多态性、对象的覆盖等方法，而传统的程序表示方法（如：框图、ns图等），无法对面向对象这些新的特性加以描述表达。因此，面向对象技术的表达、面向对象技术的方法论也是面形对象技术必不可少的研究内容之一。
　　面向对象方法论从1986年booch率先提出后，至今已有50种以上的方法论出现，常见的有rumbaugh的对象模型技术omt、booch以及yourdon的面向对象分析与设计（ooa/ood）、jacobson的面向对象软件工程（oose）、（martin/odell）的面向对象分析与设计（ooad）、（shlaer mellor）的面向对象系统分析（oosa）、brock的责任导向设计rdd等等，各有其特色，但是不同分析设计方法缺乏统一的标准。
　　为了整合面向对象方法论，1995年由rumbaugh、booch、jacobson三位面向对象大师提出与最重要的、具有划时代统一建模语言（unify modeling language，简称 uml）。1997年后，uml成为现今国际软件工业的标准。事实上，近年来uml在世界范围，已经逐渐成为是面向对象技术领域内占主导地位的标准建模语言。
　　二. rational rose uml柔性开发模型
　　rational rose uml柔性软件开发模型，是指在软件开发过程中，根据需求工程的牵引，首先建立软件系统的顶层模型，并对其进行模拟、分析和调整。然后，将顶层模型自顶向下地进行分解，建立该系统各个子系统的模型，对这些子模型进行模拟、分析和调整。将子模型的模拟结果，逐次代入上层，再对该上层模型进一步进行模拟、分析和调整，如有不适，则进行修改。因此整个建模过程是一个"自顶向下建模，由底向上修改"的反复迭代的过程。简言之，柔性软件开发过程是一个在需求牵引下，自顶向下分层细化地建模，然后按照"t型技术"，通过对模型的虚拟执行，由底向上地逐层上移修改，直至各层的模拟结果都满足需求为止。
　　　
　　图 1柔性软件开发模型
　　代码的生成建立在模型正确性的基础上，同时考虑到对需求修改的灵活性和快速响应能力，实施能够反馈修改的"闭环开发"。即不仅能支持从模型到代码的自动生成，将新的模型转换为代码，还能支持从代码到模型的逆向变换，将原有的代码转化成模型，进行再次分析、修改和调整以及新一轮的开发，从而为增量式开发提供支持。这样不仅能做到分阶段提交产品，也提高了对用户需求变化的响应速度和应变能力，以满足用户不断变化的新的需求。rational rose是一个能支持系统建模、系统模拟和系统生成的"闭环式开发"的集成化支持环境。
　　　
　　图 2基于rational rose uml开发模型用例图
　　三. jbuilder对uml的支持
　　java作为纯面向对象的计算机语言，自然与uml关系密不可分。目前比较流行的java集成化的开发系统（ide），如：jbuilder7、visual café、ibm visual age，都或多或少地提供了对uml的支持。在此，只讨论jbuilder集成化开发环境。
　　　

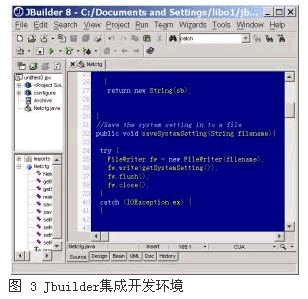

　　图 3 jbuilder集成开发环境
　　　

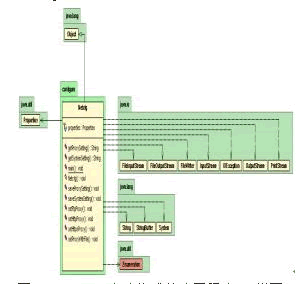

　　图 4 jbuilder自动生成的应用程序uml类图
　　jbuilder对虽然提供了对uml的 支持，不过邻人遗憾的是jbuilder对uml的支持是有限的。截止到jbuilder8版本，只提供了由程序源代码到uml类图自动生成功能。在某种意义上，该功能确实为开发人员提供了迅速分析现有程序代码的功能。但是，jbuilder自身并不支持由uml类图到程序代码这一源码产生正向过程（jbuilder中ejb的开发过程中，只提供了简单的类似uml图到程序源代码的过程）。
　　我们知道，一个产品的开发与研制，通常是由产品设计工程师绘制出产品图纸，然后，再由产品加工人员，根据图纸加工出产品。在这其中"图纸"是设计的第一步骤，而jbuilder（至少在jbuilder8以下版本）并没有提供这一功能。因此，单纯地应用jbuilder并不能实现uml柔性开发模型。
　　四. rational rose uml柔性开发模型java开发环境的建立
　　rational rose 是ibm公司出品（最近，rational 公司已经被ibm公司收购）的面向对象统一建模语言与软件开发集成环境，它提供了java，c++，visual basic，ada等等诸多软件的软件代码双向生成环境，另外，他还提供了与jbuilder集成开发环境。该开发环境建立步骤如下：
　　（1） 首先安装jbuilder。
　　读者可以从http://www.borland.com/jbuilder上免费下载jbuilder8的试用版本。jbuilder8的安装过程比较简单，一般选择默认安装选项即可，详细过程在这里就不介绍了。
　　（2） 安装rational rose。
　　rational rose可以从http://www.rational.com上下载，并免费试用。rational rose在安装过程中，有两个特别重要的选项是：安装对java的支持和安装对jbuilder 链接（link）支持。rational rose在安装过程中会自动搜寻jbuiler的安装目录并在jbuilder的安装目录，安装一些必要的链接文件文件。
　　　
　　图 5 rational rose中配置jbuilder
　　　
　　图 6 jbuilder、rose开发模型交互选项
　　（3） rational rose与jbuilder开发环境的配置。
　　在rational rose中配置jbuilder。在rational rose的tool工具栏上，选择java/j2ee-project specification-code generation，选择ide为jbuilder，另外，还可以复选automatic synchronization （见图5），可以实现jbuilder代码与rose uml模型图的同步。至于jbuilder，无需任何配置，在tool菜单中，自动增添了rational rose update model和rational rose show in model菜单选项，以实现模型与代码的双向同步（见图6）。
　　五. 使用rational rose 与jbuilder uml柔性开发模型案例
　　为了抛砖引玉，演示rational rose 与jbuilder uml柔性开发模型案例，笔者举一个最为简单的入门例子。该程序运行时候，根据用户的输入，显示"你好！＊＊＊！"（其中＊＊＊，为用户输入的字符串）。
　　在这个例子中，我们使用一个接口(interface),hello.java,该接口提供了一个静态最终变量public final static string hi="你好"，并提供了一个抽象的方法say(),hellowrold，继承interface hello.java，完成接受用户输入，显示"你好！＊＊＊！"。
　　首先，我们使用rational rose对上述设计思想进行描述，勾画uml类图（见图7）如下：
　　　
　　　
　　图7 rational rose uml类图设计以及java代码生成
　　选择选择java／j2eeàproject specificationà在code generation，默认在在c:/rosejbuilderlink目录下产生的java代码框架，并自动打开jbuilder见图8。
　　
　　图8 jbuilder环境下查看rational rose生成的java代码
　　将上述生成的hello.java和helloworld框架代码（指：代码结构），在jbuilder环境下填写必要的代码：可以得到hello.java //source file: c://hello//src//hello.java
　　
　　public interface hello
　　{
　　public final static string hi="你好";
　　
　　/**
　　* @roseuid 3e9932680328
　　*/
　　public void say();
　　}
　　helloworld的代码为：
　　//source file: c://hello//src//helloworld.java
　　
　　import java.io.*;
　　
　　public class helloworld implements hello
　　{
　　private string name=null;
　　
　　/**
　　* @roseuid 3e9937d302c8
　　*/
　　public helloworld()
　　
　　{
　　 system.out.println("请输入您想问候的名字（按回车结束）：");
　　try {
　　　datainputstream da = new datainputstream(system.in);
　　　name = new string(da.readline().getbytes("iso8859-1"));
　　}
　　catch (ioexception ex) {　}
　　　}
　　
　　/**
　　* @roseuid 3e9937bc0008
　　*/
　　public static void main(string [] args) {
　　 helloworld hh=new helloworld();
　　 hh.say();
　　
　　}
　　　/**
　　* @roseuid 3e9937d30318
　　*/
　　public void say()
　　{
　　system.out.println(this.hi+name);
　　}
　　}
　　
　　在jbuilder环境下修改代码以后，选择toolsàrational rose update model，可以反向更新在rational rose环境下的uml类图。 　　在上述这个非常小的例子中，我们可以看到软件的开发过程为：设计?d?d代码?d?d设计，设计与代码是双向自动更新的，这种设计方法符合开发人员的思维，对软件的源码维护也十分直观，是一种高效的软件开发方法。
　　6 结束语
　　软件开发的技术（或者称艺术）是没有止境的，使用java与uml结合可
