前言
虽然ibm放弃了wsad、rose的继续发展(取而代之的是rational software architect)，但作为一代经典的rose，到今天仍然是系统建模的有力工具。
至于wsad，我本人从4.0就开始使用，通过ibm的红皮书的范例和教程，我逐步掌握了jsp、ejb、webservice等技术。
对于初学者来说，wsad很容易上手：
安装容易
中文菜单
本身带websphere测试环境、不需要复杂的配置
ibm红皮书教程丰富的范例和教程
不需要额外的运行环境和插件
并且，从wsad转向eclipse相当容易，wsad本身就是基于eclipse，界面和eclipse非常类似，大部分快捷键都和eclipse一致。
本文通过jpetstore(struts+ibatis)范例，介绍wsad的基本用法、并用rose为jpetstore建立用例模型、数据模型、web模型等，最后将jpetstore改造成用spring+hibernate实现，可作为wsad、rose初学着的入门教程。
一、jpetstore简介
大家知道，sun公司j2ee蓝图应用程序，petstore宠物店有很多版本，jpetstore版本的详细介绍可参见基于struts+spring+ibatis的轻量级j2ee开发。
我个人认为，jpetstore版本的设计有许多值得学习的地方，建议大家仔细读读它的源代码。
jpetstore的主要特点：
所有的action通过beanaction实现，相当做了ioc，便于系统的扩展（如增加beforeaction和afteraction的拦截器）。
通过localthread技术，解决了struts中action线程不安全的问题。
actioncontext封装了所有请求的参数（parameter）、会话(session)、servlet上下文（servletcontext）等内容，具体的方法就不需要参数了。
actionform与action合二为一，表现层bean里面可以有多个方法。
可以在表现层bean中方便地使用pojo对象。
由于做了ioc，对basebean、beanaction稍加改造，持久层、业务层、表现层遇到错误直接抛异常，在beanaction可以捕获到所有异常，便于错误和异常的统一处理。
二、用wsad运行jpetstore
第一步：用ddl中的脚本建表和数据。
第二步：启动wsad后，建立工程

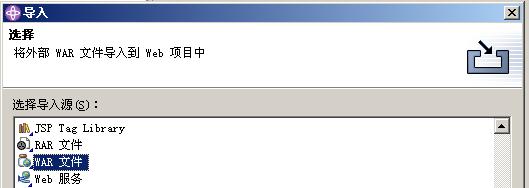

1.由于已有jpetstore文件，选择文件->导入
选war文件（也可以war解压缩，选择文件系统）：

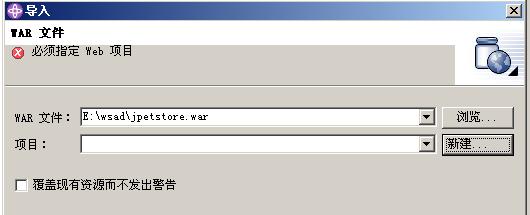

点击“完成”后，选择相应的war文件（见附件）。

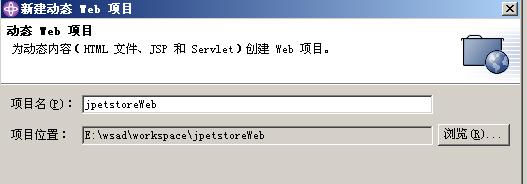

2.“新建”项目
取名jpetstoreweb
完成后，建立了一个动态web项目。
3.导入java文件
在“java资源”右键选择导入，类似的，选择导入文件系统后，选择src文件夹（jpetstore.war中有，解压出来）。
工程就建立起来了。
4.修改properties/database.properties文件，比如，如果是mysql数据库
driver=org.gjt.mm.mysql.driverurl=jdbc:mysql://localhost/jpetstoreusername=rootpassword=root
第三步：运行工程

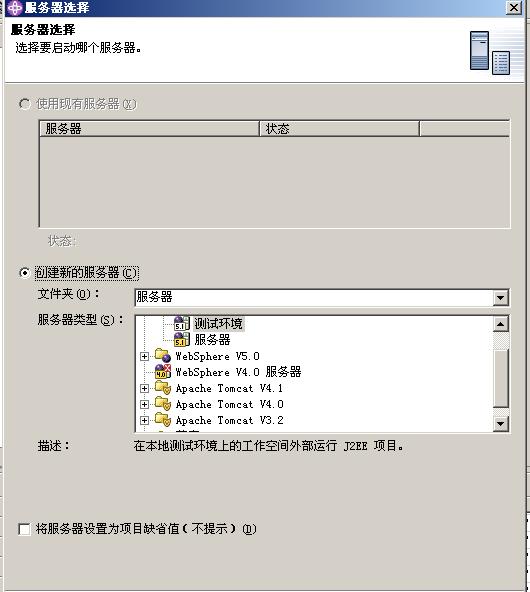

右键点击“jpetstoreweb”工程，选择“在服务器上运行”
由于wsad带websphere测试环境，全部默认就可以。
在ie运行 http://localhost:9080/jpetstoreweb/
控制台右下有“服务器”，可以启动或者停止服务器。
第四步：重构项目
1.右键com.ibatis.jpetstore.persistence.iface.accountdao，选择“重命名”，如为iaccountdao(我个人的习惯，接口都以i开头)，所有引用accountdao的java文件中，accountdao也全部更改名称了。其余的几个dao也重命名。
2.打开com.ibatis.jpetstore.service.accountservice，选择“重构”->“抽取接口”，命名iaccountservice，形成接口和实现两个文件，所有对accountservice的引用也同时修改。
第五步：导出ear文件。
二、在websphere5.1中运行jpetstore
进入webshpere的管理控制台，选择安装新的应用程序，导入并发布jpetstore.ear后，就可以在ie中直接运行了（ http://localhost:9080/jpetstoreweb/）。
三、用rose为jpetstore建模
本部分的模型，首先通过rose工具的反向工程（reverse engineer）、然后进行整理生成。
（一）、usecase用例
普通用户（user）可以搜索产品（searchproducts）、查看产品分类（viewcategory）、查看产品（viewproduct）、查看产品项目（viewitem）、注册新账号（newaccount）、登陆（sign-in）。
登陆后的用户（signeduser）可以注销登陆（sign-out）、编辑账号（editaccount）、将产品项目放入购物车（additemtocart）、从购物车删除产品项目（removeitemfromcart）、修改购物数量（updatecartquantities）、新订单（neworder）、查看订单（vieworder）、查看购物车（viewcart）、结算（checkout）。
（二）、数据模型
jpetstore的数据模型可以分三大类：
1.产品相关：
产品分类（category）
产品（product），也可以说是产品的小分类
单个产品（item），描述具体产品的详细属性
供应商（supplier）
产品库存（inventory）
2.用户账号相关：
用户账号（account）
用户口令（signon），ibatis纯粹为了展示表关联的用法。
用户配置文件（profile），存放用户个性化信息。
系统banner信息（bannerdata）
3.订单相关：
用户订单（orders）
订单状态（orderstatus）
订单详情（lineitem）
（三）、web模型
web模型一向是各个建模工具的弱项，rose的web建模能力也不强，有时不能表达准确的含义。
1.新增、修改账号

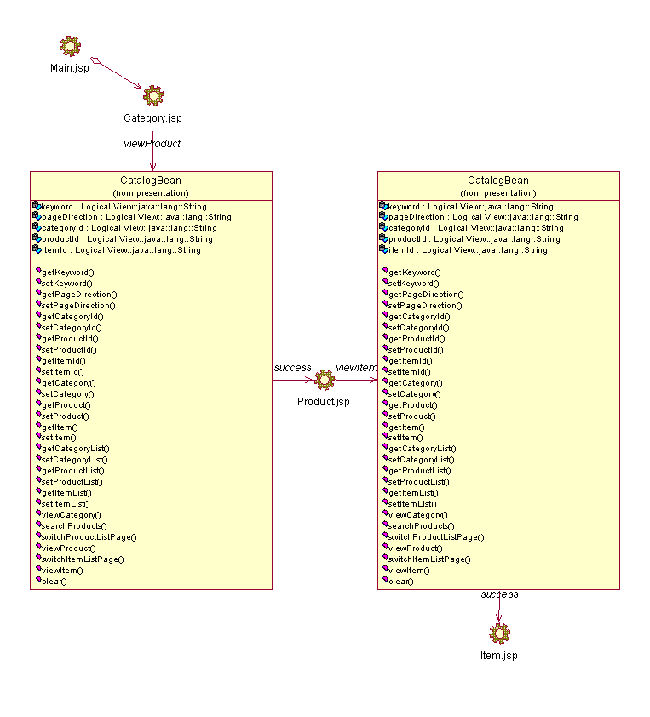

2.浏览产品
3.订单
4.购物车（略）

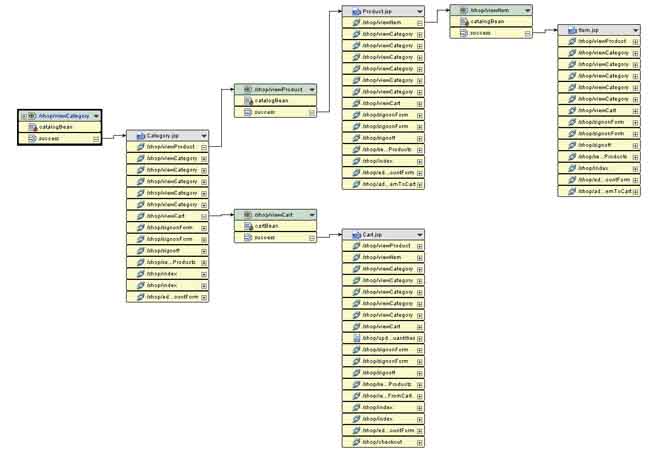

对于web模型，配合struts的导航图（nitrox生成，部分截图），会更清楚些。

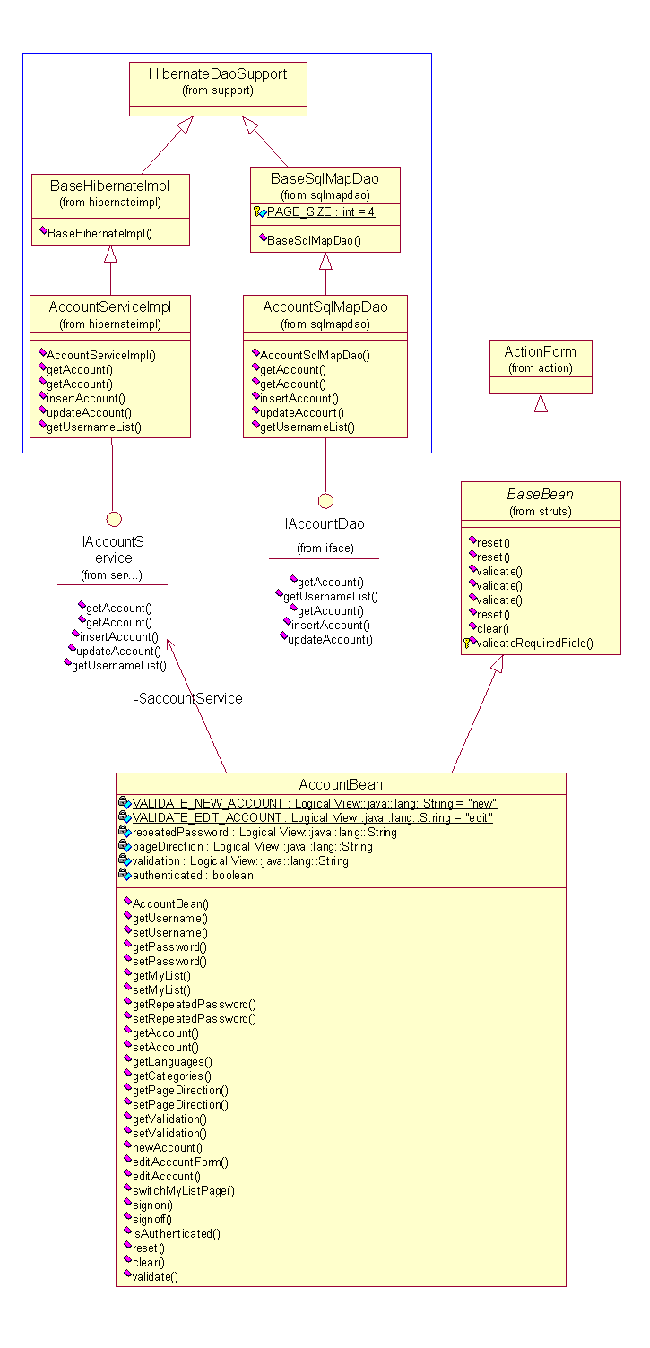

（四）、类图
兰色方框内是通过spring＋hibernate实现的。可以看到，表现层的accountbean是面向接口调用service的，当改为用hibernate实现o/r mapping时，只需要修改接口的实现类（dao持久层），表现层的程序不需要任何修改。
