摘要
最新版本的tomcat（5.5.9）采用java管理扩展（jmx）管理beans（managed beans）技术实现了对servlet容器的管理，其中包括监测所有的集群（cluster）元素和session复制情况。本文探讨了tomcat对集群和session复制的支持，作者srini penchikala介绍了所有能用mbeans api监测的tomcat集群组件。他还通过一个运行在集群上的web应用示例展示了如何监测集群的细节和session复制，以及用jmx控制台显示服务器的统计数据。（原文2,300词，2005年8月1日发表）
j2se5.0在监测和管理方面的支持很全面，拥有对java平台及运行于其上的应用进行远程监测能力。j2se 5.0中包含了java管理扩展（jmx）远程监测技术，这是对jvm监控能力的一个新的补充。java规范第160号需求是jmx远程监测规范，它是关于远程访问机制的，为基于jmx的代理制定了一套远程客户端api。
tomcat 5.5在设计上借助了j2se 5.0内建的jmx技术，5.5版（由tomcat 5.0.27发展而来）实现了最新的servlet (2.4) 规范和javaserver pages (2.0)规范，并对tomcat服务器架构在很大程度上做了重新设计和组合。它运行更加稳定，与tomcat 4.x相比，性能、伸缩性、可靠性、jmx监测、集成的session集群和应用部署等方面都有了提高。
有了最新版的tomcat和j2se 5.0的jmx技术，我们就可以通过jmx来使用servlet容器的属性和方法，同时减少与jmx相关的复杂编码。我在本文中将介绍如何在启动tomcat servlet容器时启用远程jmx监测，以及一个运行在有session复制功能的tomcat集群上的web应用示例。最后，我们用jmx客户端查看集群元素和http session的细节。不过在我们深入探讨远程jmx监测之前，还是先看一下构成tomcat集群的组件类。
集群元素
一个tomcat集群由六个主要的组件构成：cluster（集群），membership（成员），sender（发送者），receiver（接收者），replication valve（复制阀）和deployer（部署者）。
表1说明了tomcat中的每个组件是如何完成集群和session复制工作的。

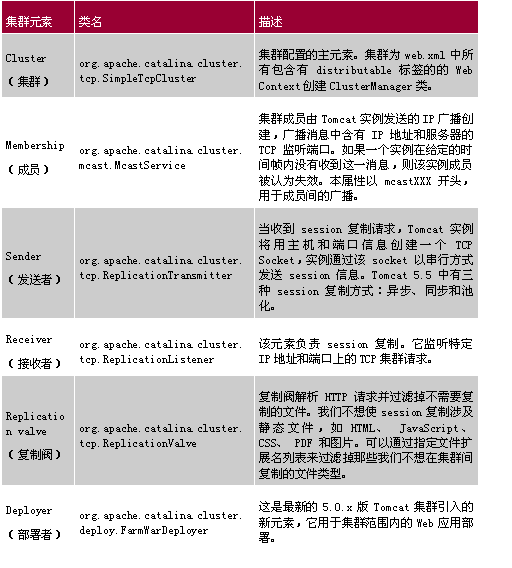

表1 tomcat集群元素
有关集群元素的详细说明参见tomcat 5.5的集群文档。
tomcat 5.5在集群、session复制、服务器监测和管理方面相对以前的版本（tomcat 4.1 和 5.0）做了一些改进。在tomcat 4中几个服务器组件（如host、engine和service）可用mbeans来监测，而在tomcat 5.5中yoav shapira、filip hanik和其他的tomcat开发者为监测集群元素编写了jmx实现。
既然我们已经了解了每个tomcat集群元素的功能，接下来让我们看看各种连接tomcat服务器集群和监测集群情况的jmx客户端工具。
jmx客户端
jmx客户端是一个用来连接jmx代理（运行在本地或远程）的图形化用户界面（客户机/服务器或瘦客户端）。理想的jmx客户端具备以下特点，能够有效地监测应用服务器而不为其带来额外的负担：
---对系统和网络资源的低占用
---能保持系统的稳定和性能
---少量的或无需特别设置（即使需要设置，也是简单明了而不是编程方式的）
---可提供良好的报告
j2se 5.0附带了一个称为jconsole的jmx客户端工具，可用来查看jvm运行时的详细情况。tomcat的安装中包含了一个叫做jmxproxyservlet的jmx servlet，可用来查看、更新tomcat mbeans的属性。它是一个能查看、操作运行于tomcat容器中的mbeans的轻量级代理，通过与命令行脚本共同作用来监测和改变tomcat的内部运行。jmx query和set命令分别用于查询mbeans和修改它们的属性和操作。
除了这两个工具，还有几个第三方开源jmx客户端应用程序（本文的资源部分有与之相关的链接）：
---xmojo
---jmanage
---mx4j
---spring jmx
---jmx-html适配器
---mc4j jmx控制台
在本文中我将介绍如何安装和配置mc4j，远程连接到tomcat servlet容器，以及监测服务器集群所有的mbeans组件。
用mc4j实现jmx远程监测与管理
mc4j控制台提供了以下功能：
---以树状方式显示mbeans的属性、操作和通知
---设置mbeans属性值
---执行mbeans操作
---连接多个j2ee应用服务器
---图形化显示mbeans属性
我在本文的示例中用的是mc4j 1.2 beta 9。安装mc4j可从sourceforge下载可执行文件(mc4j-12b9-windows.exe)，然后双击该文件进行安装，安装过程中会提示选择jdk宿主目录和mc4j安装目录（本文是安装在c:/dev/tools目录下）。
为jmx设置系统属性
只有对一些系统属性进行设置后才能使用jmx远程监测，这些属性由一个在java_home/lib/management目录下名为management.properties的属性文件设定。表2给出了启用jxm监测所必须设定的属性。
表2 启用jmx监测所需的系统属性
设置密码文件非常重要，特别是在多用户的环境下。我按以下步骤在java_home/lib/management目录下建立密码文件：
---用密码模板文件(文件名jmxremote.password.template)拷贝出一个名为jmxremote.password的新文件
---将密码文件的文件权限设置为只有你能读写
---为角色设置密码，如monitorrole 和controlrole
---当启动jvm时系统属性已经设置成表2的样子
tomcat集群的配置
我采用tomcat 5.5.9组建tomcat集群。本文使用的服务器集群由两个tomcat实例组成，它们共享session状态，通过负载均衡在集群节点间分配处理请求。我的集群配置用到了simpletcpcluster 和 deltamanager选项（使用默认值），在我的系列文章“tomcat的集群与负载均衡”（onjava.com，2004年）中对集群的组建有更详细的阐述。
为了能够在启动tomcat服务器时启用远程jmx监测，要对位于catalina_home/bin目录下的 tomcat启动脚本（catalina.bat 或catalina.sh）做如下修改：
set java_opts=%java_opts% -dcom.sun.management.jmxremote.port=8999
注意：你在对第二个tomcat实例的jmxremote端口设置时必须指定不同的端口（9999）。

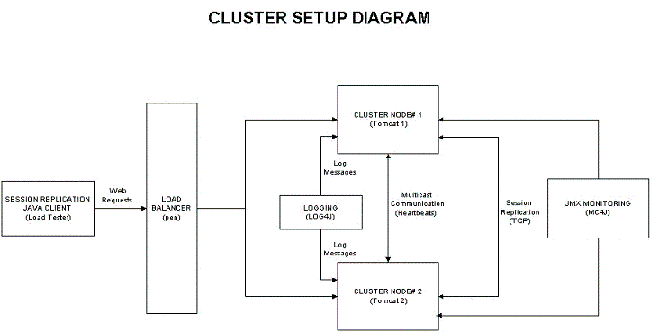

图1 给出了集群的拓扑细节。
 点击查看大图
图1 tomcat集群架构示意图。
表3列出了组建tomcat集群所需的各项配置参数。
表3 集群配置详细说明
|
|
|
|
